Stanzung im Druck: Techniken und Anwendungen im Überblick
Die Stanzung ist eine der vielseitigsten Veredelungstechniken in der modernen Druckindustrie. Sie ermöglicht es, Druckprodukte nicht nur optisch hervorzuheben, sondern auch funktional zu gestalten. Von präzisen Konturen über komplexe Ausstanzungen bis hin zu dreidimensionalen Effekten bietet die Stanzung im Druck zahlreiche Möglichkeiten, Printprodukte zu individualisieren und deren Wirkung zu verstärken. In einer Zeit, in der sich Unternehmen durch hochwertige und kreative Drucklösungen von der Konkurrenz abheben möchten, gewinnt diese Technik zunehmend an Bedeutung. Dieser Artikel beleuchtet die verschiedenen Verfahren, Anwendungsbereiche und technischen Aspekte der Stanzung im Druckbereich.
Grundlagen der Stanzung im Druckverfahren
Die Stanzung bezeichnet ein mechanisches Trennverfahren, bei dem Papier, Karton oder andere Materialien mittels speziell angefertigter Werkzeuge in definierte Formen geschnitten werden. Im Gegensatz zum herkömmlichen rechteckigen Zuschnitt erlaubt die Stanzung im Druck die Herstellung individueller Konturen, Aussparungen und Durchbrüche.
Das Verfahren basiert auf dem Prinzip der Scherkraft: Eine Stanzform, die aus einem gehärteten Stahllineal besteht, wird mit hohem Druck auf das Material gepresst. Die Grundlagen der Stanzung im Druck umfassen verschiedene technische Aspekte, die für das Endergebnis entscheidend sind.

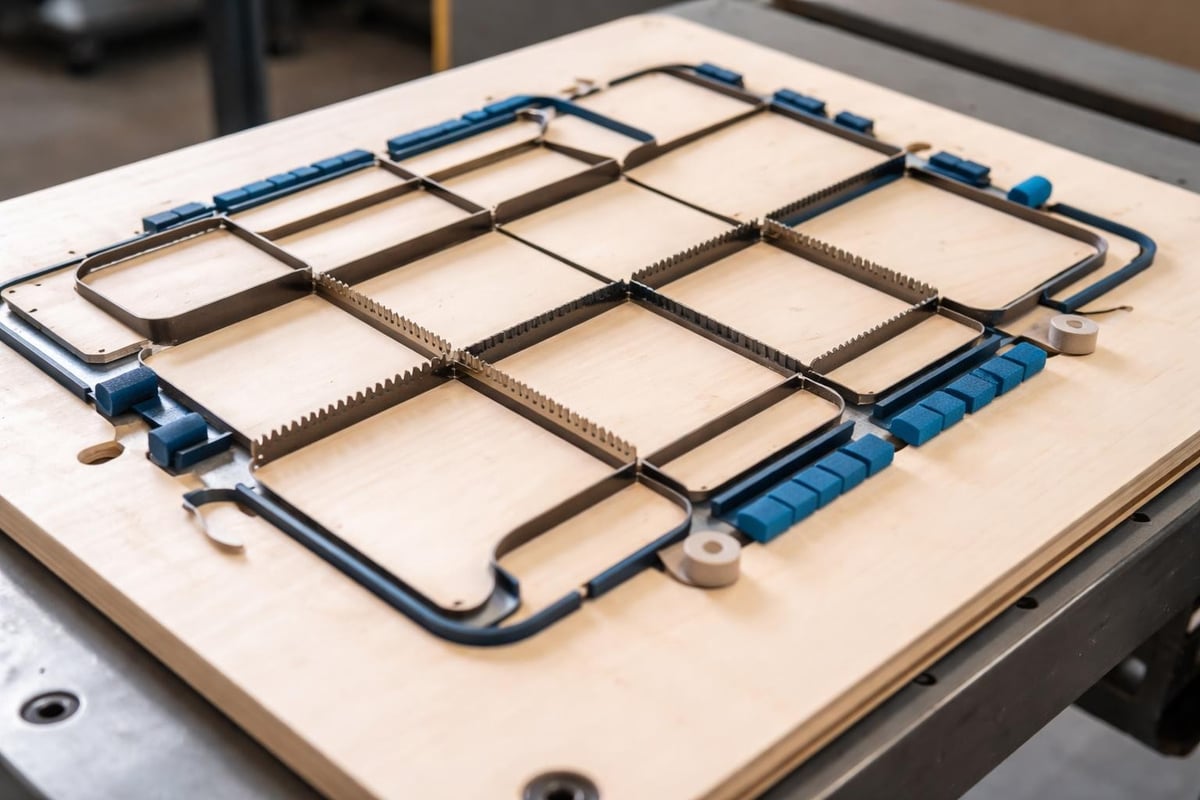

Werkzeugherstellung für individuelle Stanzformen
Die Herstellung einer Stanzform erfolgt nach präzisen Vorgaben und ist ein handwerklich anspruchsvoller Prozess. Zunächst wird eine Grundplatte aus Sperrholz oder anderem stabilen Material angefertigt, in die Stahllinien mit definierter Höhe und Schärfe eingesetzt werden.
Komponenten einer Stanzform:
- Schneidlinien für das vollständige Durchtrennen des Materials
- Rilllinien zum Erzeugen von Falzkanten
- Perforationslinien für Abreißkanten
- Auswurfgummi zum Entfernen des gestanzten Produkts
Die Präzision der Stanzform entscheidet maßgeblich über die Qualität des Endprodukts. Moderne CAD-Software ermöglicht heute die millimetergenaue Planung komplexer Stanzgeometrien.
KI generiert
Verschiedene Stanztechniken und ihre Einsatzgebiete
Die Stanzung im Druck umfasst mehrere spezialisierte Techniken, die je nach Anforderung des Druckprodukts zum Einsatz kommen. Jede Methode bietet spezifische Vorteile für unterschiedliche Anwendungsfälle.
Flachbettstanzung
Bei der Flachbettstanzung wird das Material zwischen der Stanzform und einer Gegendruckplatte positioniert. Diese Methode eignet sich besonders für dickere Materialien und komplexe Konturen. Die Vielseitigkeit der Stanzung zeigt sich besonders bei anspruchsvollen Projekten mit mehreren Stanzebenen.
Typische Anwendungen:
- Verpackungen mit Sichtfenstern
- Ausgefallene Visitenkartenformen
- Grußkarten mit Ausstanzungen
- Broschüren mit speziellen Registerformen
Rotationsstanzung
Die Rotationsstanzung arbeitet mit zylindrischen Werkzeugen und eignet sich besonders für hohe Auflagen. Das Material wird kontinuierlich durch die Maschine geführt, wodurch eine deutlich höhere Produktionsgeschwindigkeit erreicht wird.
| Verfahren | Geschwindigkeit | Materialstärke | Auflagenhöhe | Komplexität |
|---|---|---|---|---|
| Flachbettstanzung | Mittel | Bis 3mm | Klein-Mittel | Hoch |
| Rotationsstanzung | Hoch | Bis 1mm | Mittel-Groß | Mittel |
| Laserstanzung | Niedrig | Bis 2mm | Klein | Sehr hoch |
Laserstanzung für filigrane Arbeiten
Die Laserstanzung repräsentiert die modernste Form der Stanztechnik. Hierbei wird das Material berührungslos durch einen fokussierten Laserstrahl geschnitten. Die technischen Details des Stanzverfahrens verdeutlichen die Präzision dieser Methode.
Diese Technik ermöglicht extrem filigrane Schnitte und komplexe Muster, die mit mechanischen Verfahren nicht realisierbar wären. Besonders bei Kleinauflagen oder Prototypen ist die Laserstanzung wirtschaftlich vorteilhaft, da keine kostenintensiven Werkzeuge hergestellt werden müssen.
Perforation, Rillung und Konturschnitt
Neben der reinen Ausstanzung umfasst die Stanzung im Druck weitere wichtige Techniken, die häufig kombiniert werden, um funktionale und ästhetische Anforderungen zu erfüllen.
Perforation für Abreißfunktionen
Perforationen sind teilweise durchgetrennte Linien, die das kontrollierte Abreißen oder Abtrennen von Abschnitten ermöglichen. Die verschiedenen Stanztechniken zeigen die Bandbreite der Möglichkeiten auf.
Anwendungsbeispiele:
- Eintrittskarten mit Abreißabschnitt
- Formulare mit perforierten Rändern
- Gutscheine zum Heraustrennen
- Antwortpostkarten in Mailings
Die Perforation kann in verschiedenen Stärken ausgeführt werden, abhängig davon, wie leicht oder schwer das Abtrennen erfolgen soll.
Rillung für präzise Falzungen
Rillungen sind eingepresste Linien, die das exakte Falzen von Papier und Karton ermöglichen. Besonders bei dickeren Materialien ab 170 g/m² verhindert die Rillung das Brechen der Papierfasern beim Falzen.
Dies ist essentiell für hochwertige Druckprodukte wie Grußkarten, Klappvisitenkarten oder mehrseitige Broschüren. Die Kombination von Rillung und Stanzung in einem Arbeitsgang steigert die Effizienz in der Produktion erheblich.
Konturschnitt und Kiss-Cut
Der Konturschnitt folgt exakt den Konturen eines gedruckten Motivs und erzeugt so individuelle Formen. Dies ist besonders wirkungsvoll bei Aufklebern, Flyern oder Verpackungen. Beim Kiss-Cut wird nur die oberste Schicht eines mehrschichtigen Materials geschnitten, während die Trägerschicht intakt bleibt – ideal für Etiketten und Aufkleber.
Dreidimensionale Effekte durch mehrstufige Stanzung
Die Stanzung im Druck eröffnet faszinierende Möglichkeiten zur Schaffung räumlicher Effekte. Durch das Stanzen in verschiedenen Ebenen lassen sich dreidimensionale Effekte erzeugen, die dem Betrachter völlig neue Perspektiven bieten.
Fenster und Durchblicke gestalten
Fenster-Stanzungen schaffen Einblicke in darunterliegende Ebenen und erzeugen Spannung. Besonders bei mehrseitigen Druckprodukten wie Broschüren oder Grußkarten entsteht so ein interaktiver Charakter, der zum Entdecken einlädt.
Eine geschickte Platzierung der Ausstanzung in Kombination mit dem darunter liegenden Druckbild kann überraschende visuelle Effekte erzeugen. Die Kombination von Prägung und Stanzung verstärkt diesen Effekt zusätzlich.
Pop-up-Elemente und bewegliche Teile
Durch strategisch platzierte Schnitte und Faltungen können Pop-up-Elemente integriert werden, die beim Öffnen des Druckprodukts aufspringen. Diese Technik findet vor allem bei hochwertigen Mailings, Einladungen und Produktpräsentationen Anwendung.
Materialien und ihre Eignung für Stanzprozesse
Die Wahl des richtigen Materials ist entscheidend für den Erfolg einer Stanzung im Druck. Verschiedene Papiersorten und Kartonqualitäten reagieren unterschiedlich auf den Stanzprozess.
Papier- und Kartonarten
| Materialtyp | Grammatur | Stanzeigenschaften | Typische Anwendung |
|---|---|---|---|
| Bilderdruck matt | 135-350 g/m² | Sehr gut | Visitenkarten, Flyer |
| Naturpapier | 120-300 g/m² | Gut | Umweltfreundliche Produkte |
| Karton | 300-600 g/m² | Hervorragend | Verpackungen, Displays |
| Selbstklebend | 80-250 g/m² | Spezialstanzung | Etiketten, Aufkleber |
Hochwertige Materialien mit gleichmäßiger Faserdichte liefern die besten Stanzergebnisse. Bei der Planung sollte berücksichtigt werden, dass sich die Materialstärke auf die Schärfe der Schnittkanten auswirkt.
Besondere Materialien und Beschichtungen
Auch beschichtete oder veredelten Materialien können gestanzt werden. Laminierte Oberflächen, Folienkaschierungen oder lackierte Druckprodukte erfordern jedoch angepasste Stanzwerkzeuge und -parameter. Die umweltfreundlichen Aspekte der Stanzung gewinnen zunehmend an Bedeutung, weshalb recycelbare Materialien bevorzugt werden sollten.
Gestaltungsrichtlinien und technische Anforderungen
Um optimale Ergebnisse bei der Stanzung im Druck zu erzielen, müssen bereits in der Designphase bestimmte technische Anforderungen beachtet werden.
Mindestabstände und Radien
Technische Vorgaben für die Gestaltung:
- Mindestabstand zwischen Stanzlinien: 3-5 mm
- Mindestradius bei Rundungen: 2 mm
- Abstand zwischen Druckbild und Stanzlinie: mindestens 3 mm
- Minimale Stegbreite bei Ausstanzungen: 5 mm
Diese Werte können je nach Material und Stanzverfahren variieren. Eine frühzeitige Abstimmung mit der Druckerei ist empfehlenswert.
Datenaufbereitung und Dateiformate
Die Stanzkontur sollte als separate Ebene oder in einer speziellen Sonderfarbe (z.B. „Stanzkontur“) angelegt werden. Gängige Dateiformate sind PDF mit entsprechenden Ebenen oder Vektordateien im AI- oder EPS-Format. Die verschiedenen Stanztechniken als Gestaltungstool erfordern präzise Vorlagen.
Technische Anforderungen für Stanzdesigns: Mindestabstände, Radien, Stegbreiten und korrekte Datenaufbereitung mit Ebenenstruktur
Qualitätskontrolle und Produktionsoptimierung
Die Qualitätssicherung bei der Stanzung im Druck ist ein mehrstufiger Prozess, der von der Werkzeugherstellung bis zum fertigen Produkt reicht.
Stanzformabnahme und Probeläufe
Vor der Serienproduktion werden Probestanzungen durchgeführt, um die Qualität der Stanzform zu überprüfen. Dabei wird kontrolliert:
- Präzision der Schnittkontur
- Sauberkeit der Schnittkanten
- Funktionalität von Perforationen und Rillungen
- Passgenauigkeit bei mehrfarbigen Druckprodukten
Eventuell notwendige Anpassungen an der Stanzform können in dieser Phase noch vorgenommen werden, bevor die Produktion großer Auflagen beginnt.
Maschinelle Präzision und Wartung
Moderne Stanzmaschinen arbeiten mit hoher Präzision, erfordern aber regelmäßige Wartung und Kalibrierung. Die Schnittkanten der Stanzformen nutzen sich im Laufe der Zeit ab und müssen erneuert werden. Die Präzision und Vielfalt von Stanzungen hängt maßgeblich vom Zustand der Werkzeuge ab.
Wirtschaftlichkeit und Auflagenplanung
Die Stanzung im Druck ist mit zusätzlichen Kosten verbunden, die bei der Projektkalkulation berücksichtigt werden müssen. Die Wirtschaftlichkeit hängt von mehreren Faktoren ab.
Kostenfaktoren bei der Stanzung
Die Hauptkostenpunkte sind:
- Werkzeugherstellung (einmalige Fixkosten)
- Rüstkosten der Stanzmaschine
- Produktionszeit pro Stück
- Materialausschuss durch Einrichtung
Bei höheren Auflagen verteilen sich die Fixkosten auf mehr Stücke, was den Stückpreis senkt. Ab einer gewissen Menge ist die Stanzung oft wirtschaftlicher als manuelle Nachbearbeitung.
Break-even-Analyse verschiedener Verfahren
| Auflage | Handschnitt | Flachbett | Rotation | Laser |
|---|---|---|---|---|
| 100 Stück | €€ | €€€€ | – | €€€ |
| 500 Stück | €€€€€ | €€€ | €€€€ | €€€ |
| 5000 Stück | – | €€ | €€ | €€€ |
Die tatsächlichen Kosten variieren je nach Komplexität der Stanzung und gewähltem Material. Ein kostenloses Erstgespräch kann helfen, die optimale Lösung für Ihr Projekt zu finden.
Anwendungsbeispiele aus der Praxis
Die Stanzung im Druck findet in zahlreichen Branchen Anwendung und bietet jeweils spezifische Vorteile.
Verpackungsindustrie
In der Verpackungsbranche ist die Stanzung unverzichtbar. Von Faltschachteln über Displays bis zu individuellen Produktverpackungen – die Stanzung ermöglicht funktionale und ästhetische Lösungen. Sichtfenster zeigen das Produkt, Einhänger ermöglichen die Präsentation am Point-of-Sale, und ausgefallene Formen steigern die Aufmerksamkeit.
Werbemittel und Marketing
Hochwertige Werbemittel heben sich durch kreative Stanzungen von der Masse ab. Visitenkarten in individuellen Formen, Flyer mit Ausstanzungen oder Mailings mit interaktiven Elementen erzeugen höhere Aufmerksamkeit und Erinnerungswerte.
Beliebte Marketinganwendungen:
- Klappvisitenkarten mit integrierten Funktionen
- Anhänger und Tags für Produkte
- Interaktive Broschüren mit beweglichen Elementen
- Hochwertige Einladungen mit dreidimensionalen Effekten
Buchbinderei und Printmedien
In der Buchbinderei ermöglicht die Stanzung die Herstellung von Registern, Grifflöchern und speziellen Seitenformen. Kataloge mit gestanzten Registern erleichtern die Navigation, während ausgefallene Buchcover die Neugier wecken. Weitere Informationen zu professionellen Drucklösungen finden Sie auf der BEISNER DRUCK Webseite.
Nachhaltigkeit und Umweltaspekte
Die Druckindustrie steht zunehmend in der Verantwortung, nachhaltig zu produzieren. Auch bei der Stanzung im Druck spielen ökologische Aspekte eine wichtige Rolle.
Materialeffizienz und Abfallvermeidung
Durch optimierte Nutzenaufteilung lässt sich der Materialverschnitt minimieren. Moderne Planungssoftware berechnet die effizienteste Anordnung der Stanzformen auf dem Druckbogen. Verschnittreste können oft recycelt oder für kleinere Projekte wiederverwendet werden.
Recycelbare Materialien und biologisch abbaubare Beschichtungen
Der Einsatz von recycelbaren Papieren und Kartons sowie biologisch abbaubaren Lacken und Beschichtungen trägt zur Nachhaltigkeit bei. Besonders im Verpackungsbereich gewinnen kompostierbare Materialien an Bedeutung, die sich ebenfalls stanzen lassen.
Zukunftstrends in der Stanztechnologie
Die Stanzung im Druck entwickelt sich stetig weiter, getrieben von technologischen Innovationen und veränderten Marktanforderungen.
Digitalisierung und Automatisierung
Die Integration digitaler Workflows ermöglicht eine nahtlose Verbindung zwischen Design, Druckvorstufe und Produktion. Automatisierte Einrichtprozesse reduzieren Rüstzeiten und Ausschuss. CAD/CAM-Systeme optimieren die Werkzeugherstellung und ermöglichen immer komplexere Stanzgeometrien.
Hybride Verfahren
Die Kombination verschiedener Veredelungstechniken gewinnt an Bedeutung. Stanzung in Verbindung mit Heißfolienprägung, Blindprägung oder UV-Lackierung eröffnet neue gestalterische Möglichkeiten. Diese hybriden Verfahren ermöglichen einzigartige haptische und visuelle Erlebnisse.
Individualisierung und Kleinauflagen
Dank digitaler Stanztechnologien wie dem Lasercut werden auch Kleinstauflagen und personalisierte Stanzungen wirtschaftlich realisierbar. Dies eröffnet neue Möglichkeiten für Limited Editions, Event-Kommunikation und hochgradig individualisierte Marketingmaterialien.
Die Stanzung im Druck bietet vielfältige Möglichkeiten, Druckprodukte funktional und ästhetisch aufzuwerten. Von einfachen Konturschnitten bis zu komplexen dreidimensionalen Konstruktionen – die richtige Stanztechnik macht den Unterschied. BEISNER DRUCK GmbH & Co. KG verbindet als norddeutsche Traditionsdruckerei handwerkliches Know-how mit modernster Technologie und berät Sie gerne bei der Umsetzung Ihrer individuellen Stanzprojekte. Entdecken Sie die kreativen Möglichkeiten professioneller Druckveredelung bei BEISNER DRUCK GmbH & Co. KG und lassen Sie sich von der Qualität und Präzision überzeugen.
